Описание и технические характеристики
Изоляторы типа ШТИЗ
Изоляторы штыревые наружной установки типа ШТИЗИзоляторы штыревые наружной установки типа ШТИЗ:
Изоляторы штыревые наружной установки типа ШТИЗ-10-А УХЛ1, ШТИЗ-20-А УХЛ1;
Изоляторы штыревые наружной установки типа ШТИЗ-10-Б УХЛ1, ШТИЗ-20-Б УХЛ1;

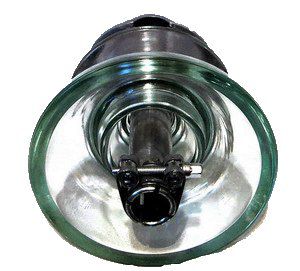

Изолятор линейный штыревой тип ШТИЗ 10 Б УХЛ1
Изолятор ШТИЗ-10-А предназначен для крепления на штыре с помощью полиэтиленового колпачка. Колпачек идентичен применяемому для изоляторов ШС-10Д. Для крепления на штыре без колпачка применяйте ШТИЗ-10-Б
Тип изолятора ШТИЗ 10 Б
Механическая разрушающая сила, 20 КН, не менее
Диаметр тарелки (D), 160 мм
Строит высота, 170 мм
Длина пути утечки, 300 мм
Масса, 3,2 кг
Выдерживаемое напряжение, кВ, не менее
импульсное 80
частотой 50 Гц под дождем 40
по уровню радио-помех 40
Значительное и ощутимое преимущество как с экономической точки зрения, так и эксплуатационных характеристик изоляторов из закаленного стекла ШТИЗ-10-А, ШТИЗ-20-А над фарфоровыми ШФ-10, ШФ-20:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на
отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами
