Описание и технические характеристики
Реле предназначены для применения в схемах автоматики при синхронизации генераторов, включаемых на параллельную работу.

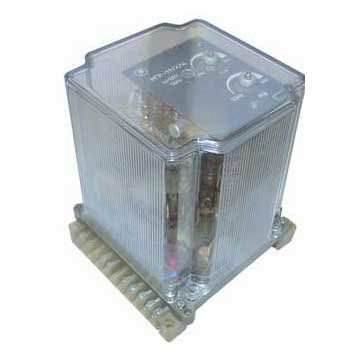

Реле разности частот РГР 11
ТУ 16-523.441-74
Реле предназначены для применения в схемах автоматики при синхронизации генераторов, включаемых на параллельную работу.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от –10 до +55°С для исполнения УХЛ4 и от –10 до +45°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Конструкция
Все элементы реле смонтированы в унифицированной системе цоколей и оболочек «СУРА» II габарита несъемного исполнения.
На цоколе реле установлены два трансформатора напряжения, выходное реле и металлическая скоба, на которой крепятся печатные платы. На лицевой табличке размещены потенциометры плавной регулировки уставок.
Структура условного обозначения
РГР 11 Х4
РГР – реле частоты разностное;
11 – порядковый номер разработки;
Х4 – климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
При заказе необходимо указать
- обозначение типа реле;
- номинальную частоту;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом);
- номер технических условий
